精准感知驱动液压控制新维度--LVDT位移传感器

更新时间:2025-10-21   点击次数:10次

在液压控制系统中,伺服阀作为“神经中枢",其阀芯位移的微米级精准控制直接决定了系统响应速度与控制精度。而线性可变差动变压器(LVDT)凭借非接触式测量、高线性度与抗干扰能力,成为伺服阀阀芯位移检测的核心传感元件,构建起“位移感知-信号反馈-精准调节"的闭环控制关键链路。


一、LVDT与伺服阀的适配基础:原理层面的协同性

LVDT的工作原理基于电磁感应中的互感现象,其结构由初级线圈两个对称次级线圈及可移动的铁芯组成。当初级线圈通入交变激励信号后,会产生交变磁场;铁芯随被测物体(伺服阀阀芯)移动时,会改变两个次级线圈与初级线圈的互感系数,使两次级线圈输出幅值随铁芯位移线性变化、相位相反的感应电压。通过后续信号处理电路将差动电压转换为直流电压或数字信号,即可精准反映铁芯(阀芯)的位移量。

这一原理与伺服阀的控制需求高度契合:伺服阀需实时掌握阀芯位置以避免过冲或滞后,而LVDT的非接触式测量特性,可避免机械接触对阀芯运动的干扰,同时其0.1%甚至更高的线性度,能满足伺服阀对位移检测“微米级精度"的严苛要求,为闭环控制提供可靠的位置反馈信号。

二、LVDT在伺服阀中的核心应用场景:从检测到控制的全链路

在伺服阀的工作流程中,LVDT并非独立元件,而是深度融入“指令-驱动-检测-修正"的闭环系统,其应用主要体现在三个关键环节:

1. 阀芯位移实时检测:闭环控制的“眼睛"

伺服阀的核心功能是通过阀芯移动改变油口通断与开口量,进而控制液压执行元件的运动。LVDT的铁芯通常与阀芯刚性连接或通过非接触方式同步跟随,当电信号指令驱动阀芯移动时,LVDT能实时捕捉阀芯的微小位移(通常为±0.5mm以内),并将位移信号转化为电信号反馈至控制器。例如在电液伺服系统中,当指令要求活塞推动负载移动10mm时,控制器会动伺服阀阀芯移动,LVDT同步检测阀芯位置,确保阀芯开口量与指令匹配,避免因阀芯卡滞或液压油黏度变化导致的执行误差。

2. 动态响应补偿:提升系统抗干扰能力

液压系统易受油温、负载波动、油液污染等因素影响,导致伺服阀阀芯运动滞后或超调。LVDT的高频响应特性(部分型号响应频率可达1kHz以上),能快速捕捉阀芯的动态位移变化,为控制器提供实时补偿依据。例如当负载突然增大时,液压油压力变化会导致阀芯有“回退"趋势,LVDT可在毫秒级时间内检测到这一位移偏差,并反馈给控制器,控制器随即调整驱动信号,推动阀芯维持原定位置,保证油口开口量稳定,避免执行元件运动速度突变。

3. 故障诊断与健康监测:伺服阀的“体检仪"

除了实时控制,LVDT还可辅助伺服阀的故障诊断。正常工作状态下,LVDT输出信号与阀芯位移呈稳定线性关系;若伺服阀出现阀芯磨损、卡滞或线圈故障,LVDT输出信号会出现非线性偏差、波动增大或无响应等异常。通过监测LVDT信号的变化规律,可提前判断伺服阀的健康状态,例如当信号线性度偏差超过0.5%时,可预警阀芯磨损,避免因伺服阀突发故障导致整个液压系统停机。

三、LVDT应用于伺服阀的技术优势:解决行业核心痛点

相较于电位器、光栅尺等其他位移检测元件,LVDT在伺服阀场景中展现出不可替代的技术优势,精准解决了液压控制领域的多个核心痛点:

  • 非接触式测量,延长伺服阀寿命:电位器通过电刷与电阻片接触测量,长期使用易因磨损导致精度下降,而LVDT的铁芯与线圈无物理接触,不会产生机械磨损,可使伺服阀的位移检测部件寿命延长5-10倍,减少伺服阀的维护频率与更换成本。

  • 抗恶劣环境能力强,适配液压系统工况:液压系统通常伴随高温(可达80℃以上)、振动、油液污染等恶劣工况,LVDT的线圈采用密封封装设计,可有效隔绝油液、粉尘,且其电磁感应原理受温度、振动影响较小,在-40℃至125℃的温度范围内仍能保持稳定精度,远优于光栅尺等对环境洁净度要求高的元件。

  • 高分辨率与线性度,满足精密控制需求:伺服阀的阀芯位移精度要求通常在±5μm以内,LVDT的分辨率可达到0.1μm,线性度误差低于0.1%,能精准捕捉阀芯的微小位移变化,为控制器提供精确的反馈信号,使液压执行元件的定位精度提升至0.01mm级别,满足航空航天、精密机床等装备的控制需求。

四、未来发展趋势:LVDT与伺服阀的智能化融合

随着工业4.0与智能制造的推进,伺服阀正朝着“智能化、集成化"方向发展,LVDT也随之迎来新的应用升级:一方面,微型化LVDT成为研发热点,通过优化线圈绕制工艺与铁芯材料,将LVDT体积缩小30%以上,可直接集成于伺服阀内部,减少阀体整体尺寸,适配小型化液压系统;另一方面,带数字信号输出的LVDT逐渐替代传统模拟信号输出型号,可直接与伺服阀的数字控制器通信,省去信号调理电路,同时支持数据存储与远程诊断,实现伺服阀位移数据的实时上传与健康状态的远程监控,为液压系统的 predictive maintenance(预测性维护)提供数据支撑。

从原理协同到场景落地,LVDT以其精准、可靠、耐用的特性,成为伺服阀实现闭环控制的“核心感知单元"。在装备制造对液压控制精度要求不断提升的背景下,LVDT与伺服阀的深度融合,将持续推动液压控制系统向更高精度、更长寿命、更智能化的方向发展,为航空航天、新能源、精密制造等领域提供更稳定、更高效的动力控制解决方案。

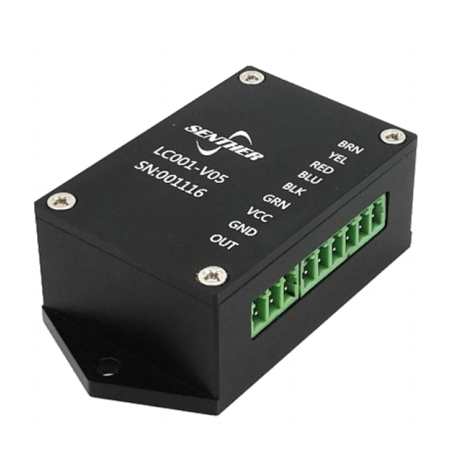

森瑟科技Senther专注开发设计LVDT位移传感器,配套信号调理器,为伺服阀位置监测提供完整解决方案。L3001系列LVDT位移传感器可以在安装空间非常有限的应用中提供高精度的位置测量。该型号产品外径9.5毫米,内径3.3毫米,并提供轻量级的铁芯。配套信号调制解调器LC001-5V:输出电压0~5Vdc;另外,特殊场合应用,我们还可以定制耐高温 200°C、耐高压力的产品。


特点:

• 高分辨率

• 大输出信号

• 抗振设计

• 尺寸紧凑

• 可靠封装

如需了解更多产品应用,请联系我们: 。
