说说MEMS三轴冲击加速度传感器性能与特点

MEMS硅压阻加速度传感器是一种基于微机电系统（MEMS）技术和硅压阻效应，用于测量物体线性加速度的微型传感器件，广泛应用于振动监测、冲击检测、姿态控制等场景。

1. 核心工作原理

基于硅压阻效应：传感器内部的硅敏感结构（如硅梁、质量块）在加速度作用下发生机械形变，导致附着在硅结构上的压敏电阻阻值产生变化；通过惠斯通电桥等电路将阻值变化转换为可测量的电信号（如电压信号），最终实现对加速度的量化检测。

2. 关键特点

- 微型化：基于MEMS工艺，体积小、重量轻，可集成到小型设备中。

- 响应速度快：能快速捕捉动态加速度变化，适合高频振动/冲击场景。

- 测量范围广：可覆盖从低g（如消费电子）到高g（如工业冲击、汽车安全）的不同需求。

3. 典型应用领域

- 工业领域：设备振动监测、机床状态诊断、工业机器人姿态控制。

- 汽车领域：安全气囊触发、ESP车身稳定系统、发动机振动监测。

- 消费电子：智能手机计步、VR/AR设备姿态追踪、平板电脑屏幕旋转。

- 航空航天/：飞行器姿态控制、引信冲击检测、卫星振动环境监测。

森瑟科技专注研发生产MEMS振动加速度传感器，三轴MEMS冲击加速度传感器462-60K性能特点如下：

一、核心性能参数

1. 量程与冲击极限

- 封装：三轴一体封装

- 测量范围：±60Kg（典型值，适用于高频冲击场景）。

- 抗冲击能力：瞬时冲击极限达±100Kg，可承受短时间加速度环境。

- 动态响应：频率响应范围 0-10,000Hz（±5%） 和 0-25,000Hz（±3dB），适合捕捉微秒级冲击信号 。

2. 灵敏度与精度

- 标称灵敏度：2μV/g（@10Vdc激励电压，100Hz正弦信号），输出信号需通过电桥放大器放大20-100倍后采集 。

- 横向灵敏度：≤5%（垂直于敏感轴方向的干扰响应），有效降低交叉轴干扰误差 。

- 温漂特性：

- 零点温漂：0-50°C范围内±0.04%FSO/°C（满量程输出的百分比） 。

- 灵敏度温漂：0-50°C范围内±0.1%/°C，需通过温度补偿电路优化长期稳定性 。

3. 电气特性

- 激励电压：2-10Vdc（宽范围供电适配工业设备）。

- 输出类型：模拟差分信号（惠斯通电桥结构），需外接信号调理电路实现0-5V/4-20mA标准化输出。

- 功耗：典型值≤5mW（@10Vdc），适合低功耗嵌入式系统 。

二、物理与环境参数

1. 封装与安装

- 封装形式：表面贴装（SMD），尺寸紧凑 。

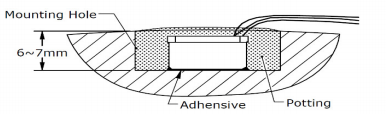

- 安装方式：462 型号可像普通电子元器件一样通过锡焊直接安装在 PCB 板上。传感器底部四周的焊盘用于增强安装力，以 获得更好的频率响应和耐受大的冲击。为了获得的频率响应，推荐通过强力硬胶将传感器的壳体粘接在安装 面上。为避免引入小的安装谐振，焊接的连线需要轻而细，并在尽量靠近传感器的地方固定。注意：该安装模式 会导致传感器的信号相位倒转 180°。针对传感器的嵌入式应用，在不影响结构强度的情况下可在设备上开小孔，将传感器粘在孔的底部，并用胶灌封，以获得的性能。如图：

2. 环境适应性

- 工作温度：-40°C至+121°C，覆盖工业级应用场景 。

- 湿度范围：0-95%RH（无冷凝），具备防潮设计。

- 抗振动与冲击：机械结构设计可承受长期振动（5-2000Hz，10g RMS）和多次冲击（100g，半正弦波） 。

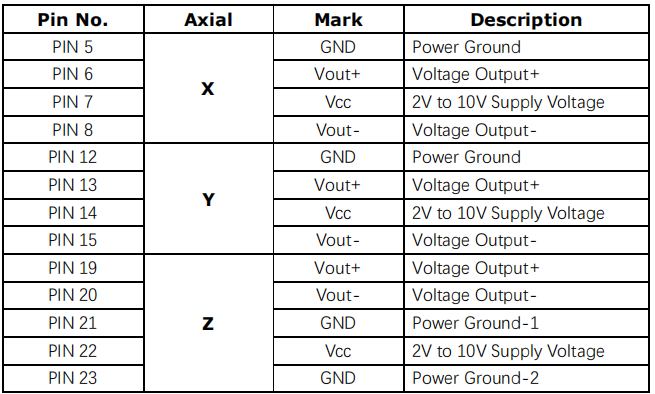

3，管脚定义：
